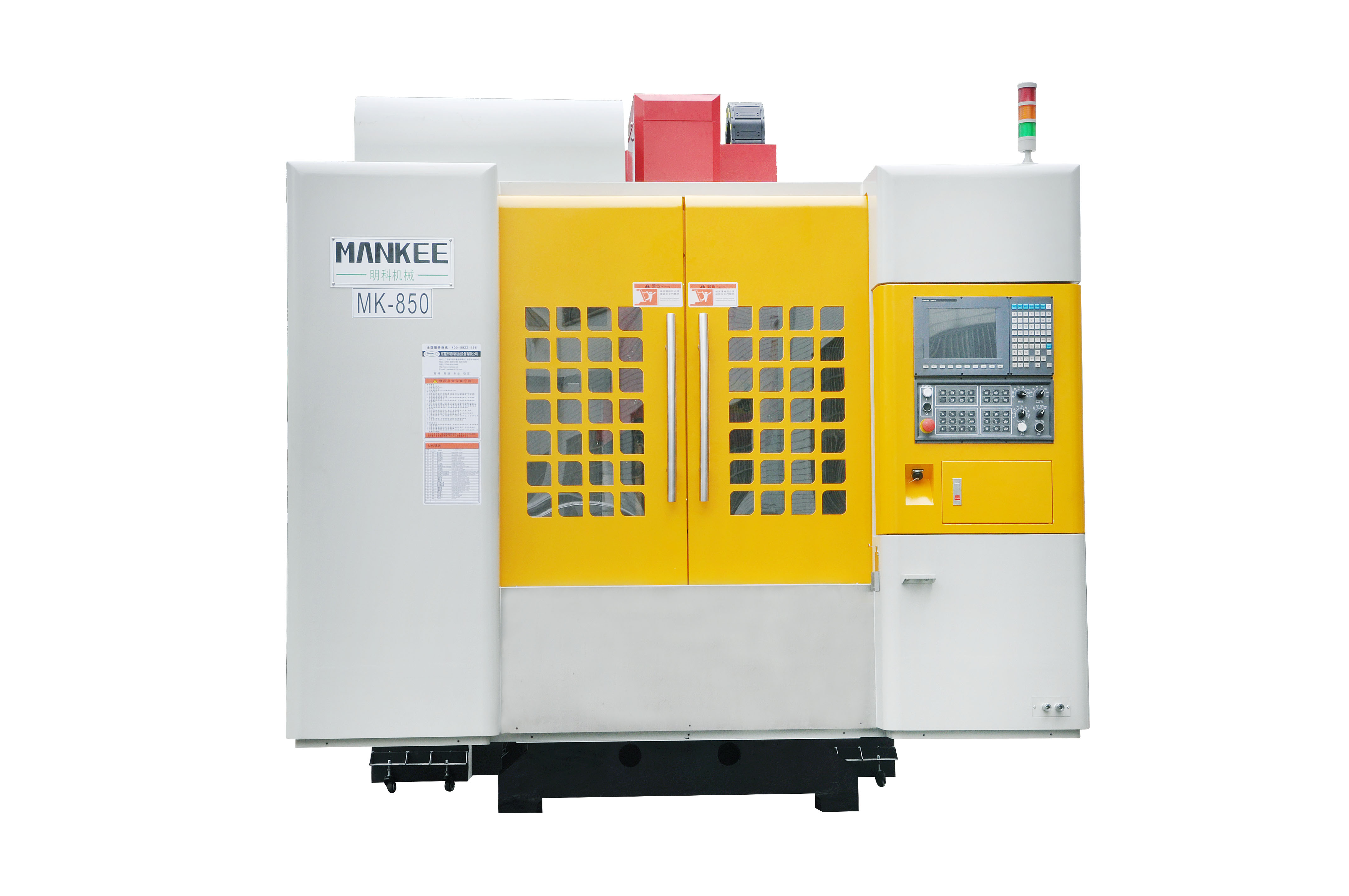

MK-V850加工中心
时间:2019-05-09 19:07:26阅读次数:1624
- 产品介绍
MK-V850加工中心产品简介：
1、有限元分析，保证机械本体的一体式设计。
2、机身采用高密度、高刚性铸件，经过高温退火及自然时效处理。
3、床台与鞍座采用山型肋骨强化，力流线最短，确保机体刚性。
4、主轴头与立柱接触长度比例适当，提供主轴稳固支撑，主轴头内置独立冷却系统，持续稳定主轴头热量在合理范围，减小了主轴热延伸，确保加工精度。
5、无配重，动作迅速，无噪音，加工精度大幅度提升，增强机器寿命。
6、采用进口研磨极双螺母丝杆，消除反向间隙，经热处理。
7、三轴采用线性滑轨，具有高刚性，低噪音，低摩擦特性，可做快速为移及获得合适的精度。
8、X、Y、Z三轴线性滑轨采用超宽的导轨，大大提高工作台的承载重量。
9、整机采用PLC控制的脱压式电动注油泵，提供各滑道面均匀强制润滑，确保精度与寿命。
MK-V850加工中心技术参数：
|
机台基本规格 |
单位 |
V850 |
V1160 |
|
行程 |
|||
|
X,Y,Z轴行程 |
mm |
800*500*500 |
1100*600*560 |
|
主轴鼻端至工作台面 |
mm |
100-600 |
100-600 |
|
主轴中心到Z轴护罩面距离 |
mm |
550 |
638 |
|
工作台 |
|||
|
工作台尺寸 |
mm |
1000*500 |
1200*600 |
|
工作台最大重载 |
kg |
400 |
450 |
|
T型槽尺寸（宽*槽数*间距） |
mm |
18*4*105 |
18*5*100 |
|
主轴 |
|||
|
主轴转速 |
rpm |
12000（直径） |
8000/10000（直径） |
|
主轴马达马力（连续/30分钟额定） |
kw |
5.5/7.5 |
7.5/11 |
|
主轴直径 |
mm |
140（BT40） |
140（BT40） |
|
进给率 |
|||
|
X,Y,Z轴最快进给率速度 |
m/min |
42*42*42 |
30*30*25 |
|
X,Y,Z轴马达率 |
kw |
2.0*2.0*3.0 |
3.0*3.0*3.0 |
|
精度 |
|||
|
重复，定位精度（全行程） |
mm |
± |
± |
|
循园精度（全行程） |
mm |
± |
± |
|
自动换刀机构 |
|
|
|
|
换刀机构型态 |
|
圆盘式 |
圆盘式 |
|
刀库容量 |
支 |
24 |
24 |
|
动力源 |
|||
|
主轴油温冷却功率 |
w |
900/1200 |
990/1220 |
|
轨道润滑自动注油器 |
w |
90 |
90 |
|
切削液泵浦 |
w |
750 |
750 |
|
空气压力 |
Kg/cm2 |
6 |
6 |
|
电力需求 |
kva |
20 |
20 |
|
机台尺寸及重量 |
|||
|
净重 |
kg |
5000 |
5000 |
|
机床尺寸（长*宽*高） |
mm |
2300*2500*2900 |
3300*2700*3000 |
|
